La progettazione del pannello posteriore dello zaino si riferisce a un processo sistematico di progettazione e sviluppo incentrato sulla struttura, sui materiali e sul sistema di ventilazione del pannello posteriore. Il suo obiettivo è raggiungere l'equilibrio ottimale tra tre fattori prestazionali essenziali: supporto, vestibilità ergonomica e traspirabilità.
Uno zaino può essere realizzato con tessuti di alta qualità, cerniere scorrevoli e avere un aspetto accattivante, ma se il pannello posteriore risulta caldo, rigido o appiccicoso alla schiena, è improbabile che lo si riutilizzi. Nell'uso quotidiano, il pannello posteriore è la prima parte dello zaino che si percepisce. È ciò che determina se lo zaino risulta leggero o pesante, traspirante o fa sudare, offre un buon supporto o è ingombrante. Ecco perché alcuni zaini vengono elogiati per il comfort che offrono durante tutta la giornata, mentre altri causano dolori alle spalle e alla schiena dopo soli 20 minuti di utilizzo.
Creare un pannello posteriore eccellente è tutt'altro che semplice. Un pannello posteriore progettato per un maggiore supporto spesso risulta più rigido e meno traspirante. D'altro canto, dare priorità alla ventilazione può facilmente compromettere il supporto strutturale, causando la deformazione o il cedimento del pannello posteriore durante un utilizzo prolungato con carico. Solo attraverso un continuo perfezionamento delle configurazioni strutturali, delle combinazioni di materiali e della costruzione a strati i produttori possono sviluppare un pannello posteriore che offra un'esperienza di trasporto ben bilanciata.
In qualità di produttori di zaini OEM/ODM con oltre 30 anni di esperienza nel settore, abbiamo sempre considerato la progettazione del pannello posteriore uno degli aspetti più critici nello sviluppo di uno zaino. Perfezionando continuamente le nostre soluzioni incentrate su tre funzioni fondamentali – supporto, traspirabilità e vestibilità ergonomica – aiutiamo i marchi a creare zaini che offrono comfort comprovato, prestazioni affidabili e un feedback costantemente positivo da parte degli utenti.
Sommario

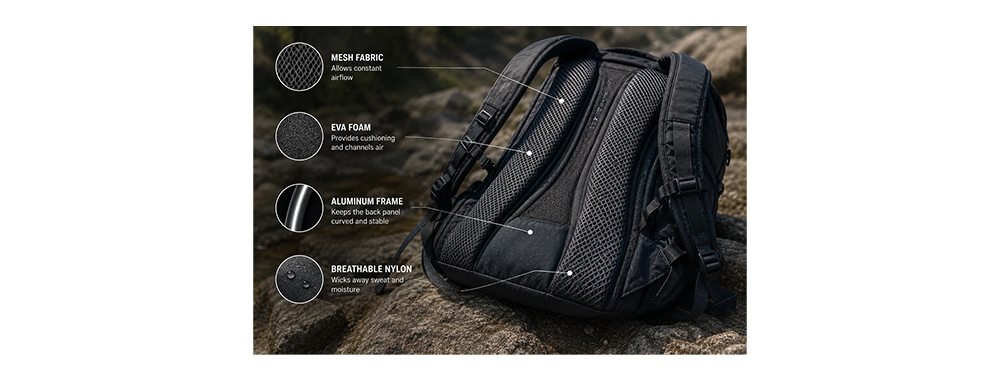

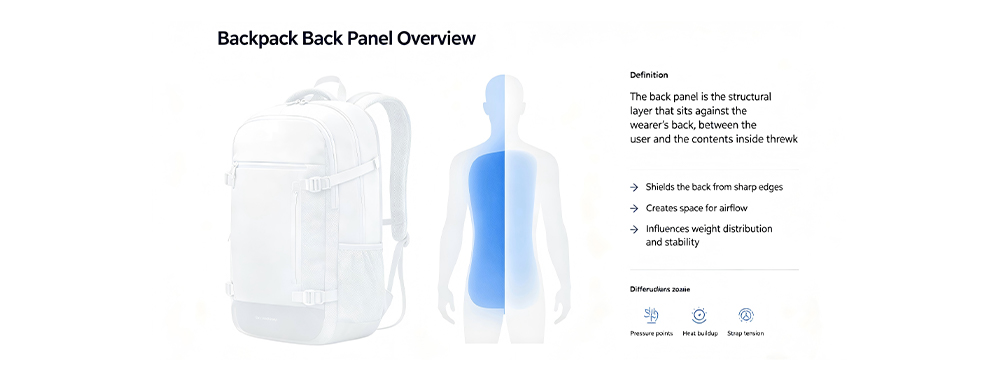

Il pannello posteriore di uno zaino è lo strato strutturale che poggia sulla schiena di chi lo indossa, interponendosi tra il corpo e il contenuto dello zaino. Determina come il carico trasportato viene distribuito sulla schiena, come viene dissipato il calore e quanto lo zaino rimane stabile durante il movimento.
Se il pannello posteriore è progettato male, gli utenti potrebbero sentire i bordi taglienti di un laptop o gli angoli rigidi dei libri premere contro la schiena. Il calore e il sudore possono accumularsi rapidamente, rendendo la schiena calda e scomoda, mentre gli spallacci potrebbero iniziare a premere sulle spalle, riducendo il comfort generale durante il trasporto.

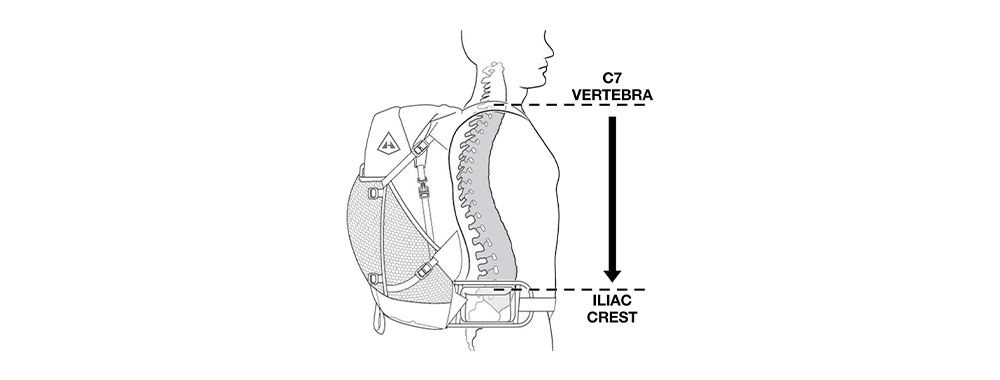

La schiena umana non è piatta. La colonna vertebrale sporge, le scapole si estendono verso l'esterno e la parte bassa della schiena si incurva verso l'interno. Sotto carico, qualsiasi oggetto rigido all'interno dello zaino, come l'angolo di un computer portatile, la copertina rigida di un libro o un power bank, può creare punti di pressione concentrati sulla schiena di chi lo indossa.

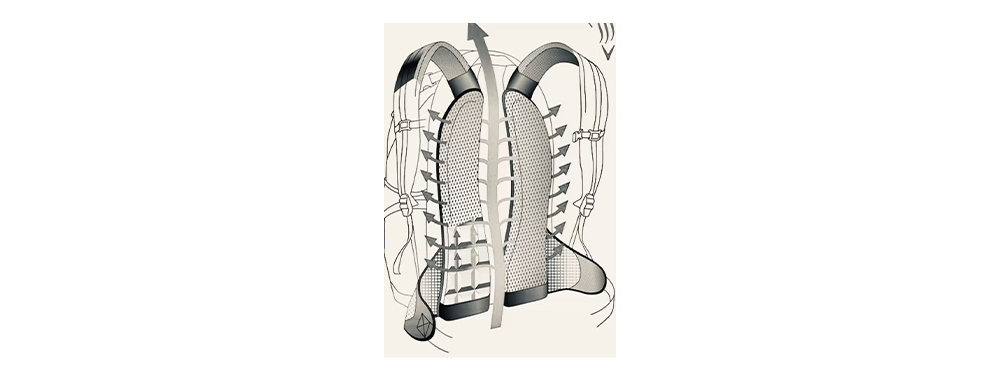

Il compito ingegneristico principale di un pannello posteriore per zaino è quello di trasformare questi punti di pressione concentrati in una pressione superficiale uniformemente distribuita attraverso la deformazione elastica degli strati di schiuma. Ciò migliora significativamente il comfort di trasporto riducendo lo stress localizzato sulla schiena.
Un concetto chiave in questo contesto è la curva di compressione della schiuma. Una schiuma ideale per il pannello posteriore dovrebbe rimanere morbida e adattarsi comodamente alla schiena dell'utente sotto carichi leggeri, indurirsi gradualmente per fornire supporto strutturale sotto carichi medi e mantenere uno spessore sufficiente sotto carichi pesanti senza deformarsi eccessivamente.
Per raggiungere queste prestazioni è in genere necessaria una struttura in schiuma multistrato, piuttosto che un singolo strato spesso di schiuma. Un approccio ingegneristico comune consiste nel combinare uno strato esterno di schiuma a bassa densità per morbidezza e comfort con uno strato interno di schiuma ad alta densità per il supporto strutturale, consentendo al pannello posteriore di offrire sia ammortizzazione che stabilità in diverse condizioni di carico.
Il secondo obiettivo ingegneristico del pannello posteriore di uno zaino è quello di resistere alla torsione e alla trazione all'indietro. Quando chi lo indossa cammina, si gira o sale le scale, l'inerzia degli oggetti all'interno dello zaino genera movimenti e forze di spostamento. Se il pannello posteriore è troppo morbido, lo zaino tende ad afflosciarsi all'indietro e verso il basso, costringendo gli spallacci a sopportare una tensione maggiore e causando, in definitiva, affaticamento alle spalle.
Un pannello posteriore ben progettato deve garantire una rigidità sufficiente sul piano. Deve rimanere morbido e ammortizzante in direzione verticale per assorbire la pressione, mantenendo al contempo la sua forma e resistendo alla deformazione in direzione orizzontale. Questo equilibrio contribuisce a mantenere lo zaino stabile contro la schiena dell'utilizzatore, minimizzando i movimenti indesiderati e migliorando il comfort di trasporto.
La schiena è una delle principali aree del corpo per la dissipazione del calore. Quando il pannello posteriore di uno zaino aderisce completamente alla schiena dell'utente, crea un microclima sulla superficie di contatto, dove la temperatura aumenta, l'umidità si satura e la circolazione dell'aria si arresta. Il vero scopo di un canale di flusso d'aria non è semplicemente quello di conferire al pannello posteriore un aspetto più tecnologico, ma di creare un percorso continuo per lo scambio d'aria.
Tuttavia, i canali di flusso d'aria presentano una caratteristica controintuitiva: La profondità conta più della larghezza. I canali poco profondi (2-3 mm) vengono quasi completamente compressi sotto carico, perdendo così la loro funzione di ventilazione. Al contrario, i canali più profondi (5-8 mm), combinati con nervature rialzate e strutturate, possono rimanere aperti anche sotto carichi pesanti, mantenendo un flusso d'aria efficace.
Questo spiega perché molti zaini che sembrano dotati di canali di ventilazione risultano comunque caldi e sudati durante l'uso effettivo: i canali di flusso d'aria presentano un difetto di progettazione.
Come si possono dunque raggiungere questi tre obiettivi tecnici – supporto, vestibilità ergonomica e traspirabilità – in un unico pannello posteriore?
Nelle sezioni seguenti, analizzeremo uno per uno gli elementi chiave della progettazione del pannello posteriore, trattando la progettazione strutturale, la selezione dei materiali e la costruzione dei canali di ventilazione, per aiutarti a comprendere i dettagli tecnici alla base della realizzazione di un pannello posteriore per zaino ad alte prestazioni.

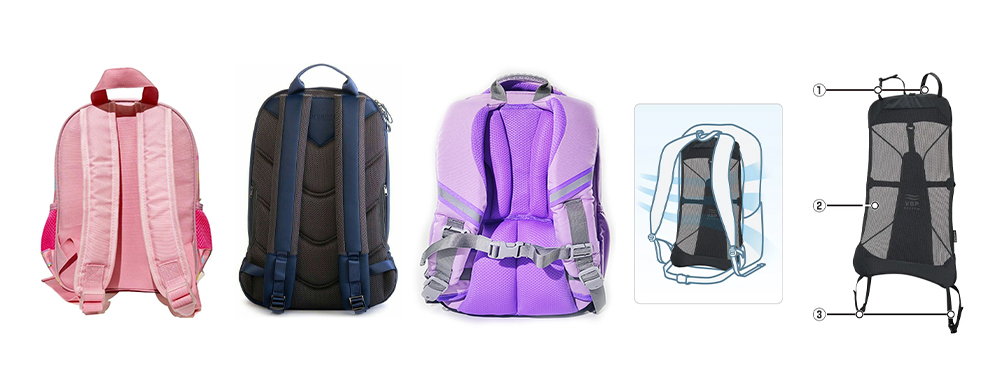

In base alle tre dimensioni tecniche discusse in precedenza, i pannelli posteriori degli zaini presenti sul mercato possono essere generalmente suddivisi in quattro archetipi strutturali:
Tipo di struttura | Caratteristiche principali | Gestione della pressione | Gestione del calore e dell'umidità | Stabilità dinamica | Applicazioni tipiche |
Pannello posteriore imbottito piatto | Schiuma monostrato con rivestimento in tessuto | Di base | Povero | Debole | Zaini leggeri, zaini per bambini |
Pannello posteriore in schiuma scanalata | Canali di ventilazione modellati o intagliati | Bene | Moderare | Moderare | Zaini per il pendolarismo quotidiano, zaini scolastici |
Pannello posteriore di supporto a zone | Schiuma a densità multipla con supporto differenziato | Eccellente | Bene | Bene | Zaini da viaggio, zaini per laptop |
Pannello posteriore del telaio sospeso | Rete tensionata con telaio rigido | Bene | Eccellente | Eccellente | Zaini da esterno, zaini da trekking |
Consigli per la scelta: più costoso non significa sempre migliore: la scelta giusta dipende dall'uso previsto.
Nell'ingegneria del pannello posteriore, La selezione dei materiali non consiste nello scegliere un singolo materiale, ma nel progettare un sistema multistrato in cui materiali diversi lavorano insieme per raggiungere le prestazioni desiderate. Di seguito sono elencati i materiali principali utilizzati nei moderni sistemi di pannelli posteriori. e i rispettivi ruoli ingegneristici.
Gli strati di schiuma e le strutture dei canali di flusso d'aria risolvono i problemi di supporto e ventilazione. Tuttavia, l'interfaccia diretta tra il pannello posteriore dello zaino e la pelle dell'utente—il strato di contatto—determina se il sudore può essere rapidamente allontanato, se l'attrito rimane confortevole e se il materiale tenderà a formare pelucchi o a deformarsi dopo un utilizzo prolungato.
La scelta di uno strato di contatto errato può compromettere tutti gli sforzi ingegneristici investiti nelle fasi precedenti.
Tipo di materiale | Caratteristiche principali | Peso/spessore consigliato | Applicazioni adatte |

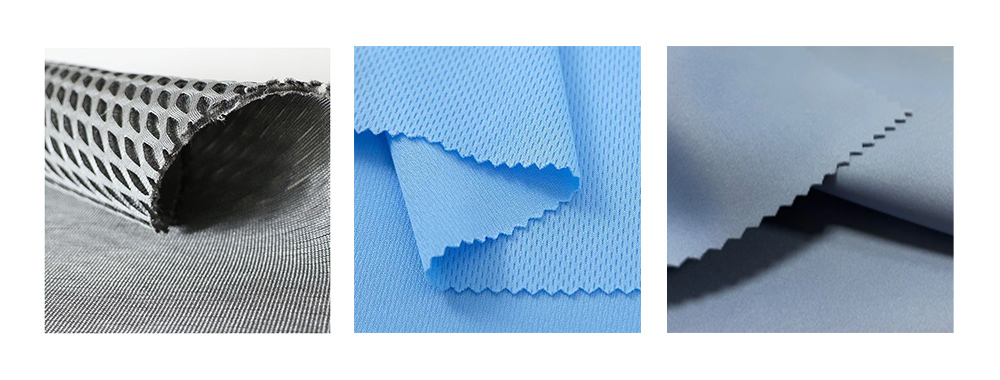

Rete distanziatrice 3D (tessuto a rete sandwich) | Due strati di tessuto a rete collegati da strutture verticali in monofilamento, che garantiscono trasporto dell'umidità, gestione del sudore, assorbimento degli urti e traspirabilità. | 250–700 g/m², spessore: 2–8 mm | La scelta universale preferita, che copre oltre il 90% delle categorie di zaini. |
Tessuto a maglia ordito / Rete a maglia | Leggero, traspirante ed economico | 120–180 g/m² | Zaini e borse leggeri e informali, ideali per un utilizzo estivo di breve durata. |
Stesso tessuto del corpo principale dello zaino. | Crea uno stile visivo coerente e mantiene l'identità del marchio. | In base alle specifiche del tessuto del corpo dello zaino | Zaini e design orientati alla moda che enfatizzano l'integrazione estetica complessiva |

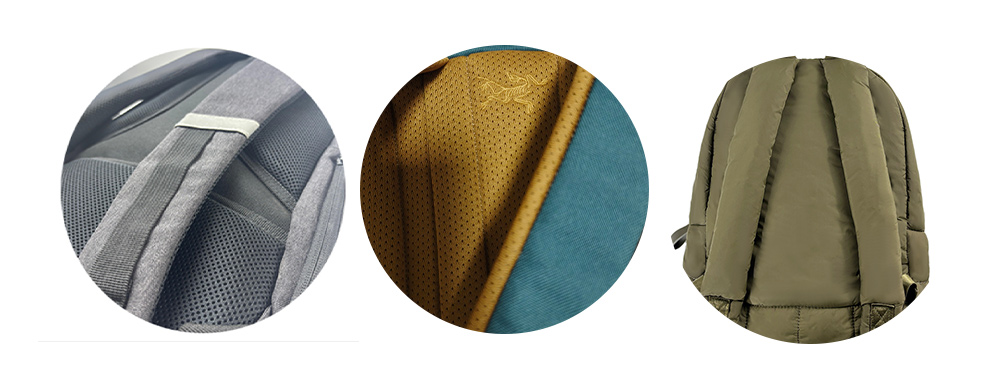

Raccomandazioni pratiche:

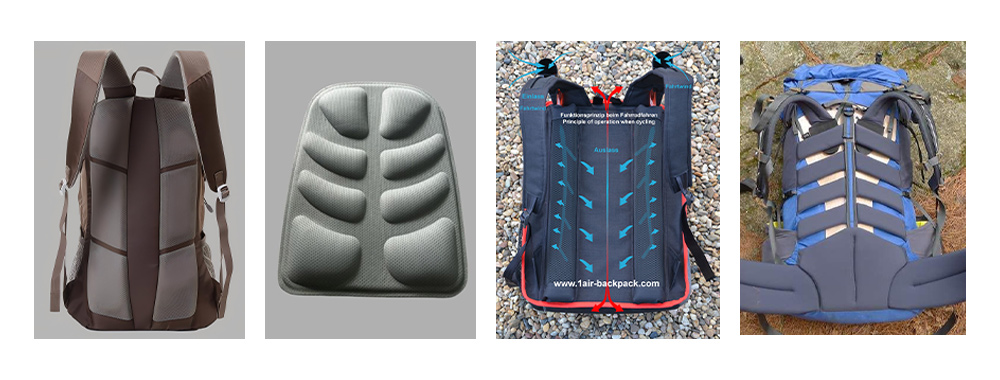

I canali di ventilazione non sono semplici scanalature decorative. Si tratta di percorsi di flusso d'aria progettati con cura per ridurre l'accumulo di sudore, abbassare la temperatura della pelle e mantenere la circolazione dell'aria anche quando lo zaino è carico.
Esistono due tipi di meccanismi di flusso d'aria:
Tipo di canale | Descrizione | Livello di prestazione |
Scanalature verticali | canali di flusso d'aria verticali rettilinei | Bene |
Scanalature orizzontali | Percorsi di flusso d'aria laterali | Moderare |
Canale di scarico della colonna vertebrale | Spazio centrale progettato per alleviare la pressione lungo la colonna vertebrale | Molto bene |
Struttura a coste multi-zona | Costine in schiuma rialzate combinate con scanalature di ventilazione aperte | Eccellente |
Per la maggior parte dei progetti OEM commerciali, un canale di scarico della colonna vertebrale combinato con canali di flusso d'aria laterali può offrire prestazioni elevate senza generare costi di produzione eccessivi.
I canali d'aria non sono semplicemente migliori quando sono più profondi. Devono superare una certa profondità critica per mantenere la loro funzione di ventilazione sotto carico. Sulla base dei dati dei test di carico:
Zona di sviluppo | Profondità minima effettiva del canale d'aria | Profondità consigliata del canale dell'aria |
3–5 kg | 3 mm | 4–5 mm |
5–8 kg | 4 mm | 5–6 mm |
8–12 kg | 5 mm | 6–8 mm |
12 kg+ | 6 mm | 8–12 mm |

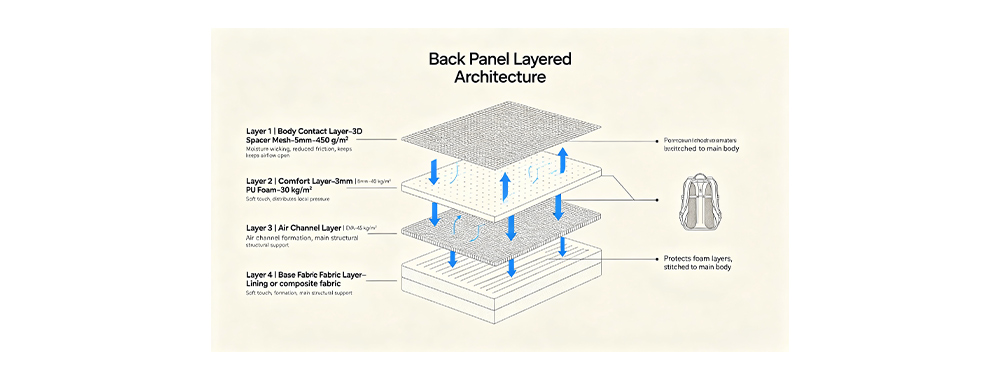

Il pannello posteriore di uno zaino progettato non è "un singolo pezzo di materiale", bensì un sistema multistrato in cui diversi componenti lavorano insieme. Di seguito è riportata una tipica struttura a strati di uno zaino da viaggio:
Strato 1 (Strato a contatto con la pelle):
Rete distanziatrice 3D, spessore 5 mm, 450 g/m²
↓ Funzione:
Trasporto dell'umidità, riduzione dell'attrito superficiale e mantenimento di canali di flusso d'aria aperti.
Strato 2 (Strato comfort):

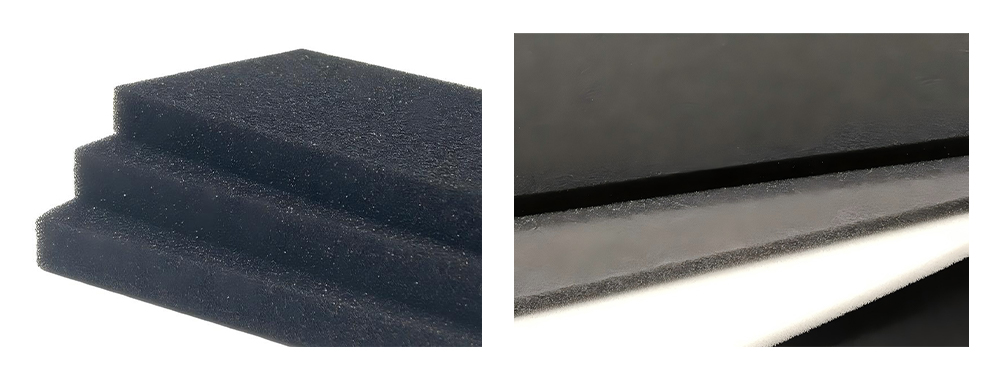

Schiuma di poliuretano da 3 mm, densità: 30 kg/m³
↓ Funzione:
Offre una sensazione tattile morbida e distribuisce la pressione in modo localizzato.
Strato 3 (Strato di strutturazione del flusso d'aria):

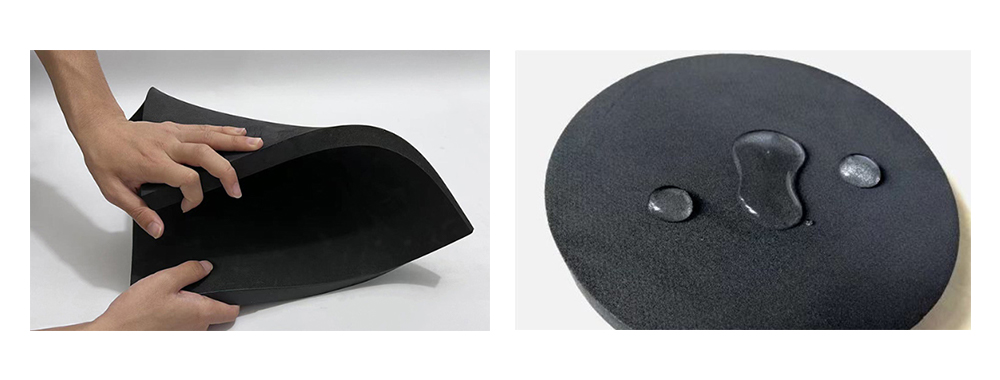

EVA da 8 mm, densità: 45 kg/m³, con nervature in rilievo stampate e canali di ventilazione
↓ Funzione:
Crea percorsi per il flusso d'aria e fornisce il supporto strutturale primario.
Strato 4 (Strato di base del pannello posteriore):
Tessuto di rivestimento o materiale composito
↓ Funzione:
Protegge gli strati di schiuma e garantisce un collegamento stabile con il tessuto principale dello zaino grazie alla costruzione con cuciture.
Condivisione dell'esperienza di produzione:
La sovrapposizione di più strati non si limita alla semplice incollatura di materiali diversi in sequenza. Il processo di laminazione tra ciascuno strato influisce direttamente sull'esperienza di trasporto finale.
Per i pannelli posteriori con supporto a zone a densità differenziata, il posizionamento e l'allineamento dei componenti in schiuma a densità differente devono essere controllati attentamente in anticipo. Ciò contribuisce a prevenire spostamenti e deformazioni dopo lo stampaggio, garantendo che ogni zona di supporto corrisponda con precisione alle diverse aree di distribuzione della pressione sulla schiena umana.
Verificare che la durezza e lo spessore della schiuma rientrino entro ±5% dei valori target specificati, al fine di garantire la conformità ai requisiti di progettazione.
Verificare la profondità dei canali d'aria in condizioni di assenza di carico per accertare la coerenza dello stampaggio. Successivamente, eseguire una prova di carico per misurare la profondità di lavoro effettiva sotto pressione, assicurandosi che i canali mantengano la profondità effettiva minima richiesta in conformità agli standard prestazionali.
Durante la fase di approvazione del campione, gli zaini devono essere testati da utenti con diverse corporature, trasportando carichi realistici. Lo scopo è simulare scenari di utilizzo quotidiano e identificare potenziali problemi come punti di pressione localizzati, fastidi concentrati o una vestibilità complessiva inadeguata.
Qualora si riscontrassero problemi di comfort o di prestazioni, è necessario apportare tempestivamente delle modifiche alla distribuzione della densità della schiuma o al design strutturale. Solo dopo che il campione approvato avrà soddisfatto pienamente i requisiti di progettazione, il prodotto potrà procedere alla produzione di massa.
Durante la produzione di massa, tutti i parametri confermati nella fase di approvazione del campione di pre-produzione devono essere rigorosamente rispettati, con ispezioni di lotto effettuate per garantire una qualità costante.
Per ogni lotto di materiale espanso in entrata, è necessario verificarne la durezza e lo spessore per garantirne la uniformità. Ciò previene variazioni di qualità nella produzione di massa causate da differenze tra i lotti di materiale. Anche i materiali dello strato di contatto devono essere campionati casualmente per verificarne il peso e lo spessore, al fine di confermare che soddisfino le specifiche richieste.
I produttori sono tenuti a condurre ispezioni complete del processo produttivo durante tutta la fase di produzione per garantire che ogni passaggio sia conforme ai requisiti di processo stabiliti.
Secondo lo standard AQL 1.5/4.0, vengono selezionati campioni a caso dagli zaini cuciti completati per un controllo estetico e funzionale, che comprende:
Inoltre, è opportuno eseguire prove di carico su campioni selezionati per verificare che il pannello posteriore non subisca cedimenti significativi, perdite di capacità di supporto o altri guasti strutturali in condizioni di carico prolungate. Ciò contribuisce a prevenire l'immissione sul mercato di prodotti difettosi.
Categoria dei parametri | Articoli specifici |
Specifiche della schiuma | tipo di materiale, spessore, densità, durezza, colore |
Specifiche del canale aereo | Schema di disposizione, profondità, larghezza, spaziatura delle nervature in rilievo, metodo di stampaggio |
Specifiche della maglia | Spessore, peso (GSM), composizione delle fibre, colore, se è stato applicato un trattamento anti-pilling. |
Processo di laminazione | Metodo di incollaggio, tipo di adesivo |
SYNBERRY è specializzata nella ricerca e sviluppo sistematici di soluzioni ingegneristiche per i pannelli posteriori degli zaini. Sfruttando oltre 30 anni di esperienza tecnica maturata nella produzione di zaini, forniamo un supporto tecnico completo durante tutto il processo di sviluppo per clienti di marca con diversi posizionamenti e scenari di applicazione.
Se hai esigenze particolari per quanto riguarda il pannello posteriore dello zaino, non esitare a contattarci. contattaci in qualsiasi momento per discutere i dettagli specifici del tuo progetto.
D1: Uno strato di schiuma più spesso sul pannello posteriore garantisce sempre un maggiore comfort?
R: Non necessariamente. Una schiuma troppo spessa può aumentare il peso e l'ingombro dello zaino e, se la densità della schiuma non è adeguata, una schiuma più spessa potrebbe in realtà essere più soggetta a collassare. La chiave sta nella progettazione coordinata di spessore, densità e canali di ventilazione della schiuma.
D2: Perché il campione risulta comodo da indossare, mentre gli zaini prodotti in serie sono troppo rigidi?
A: Le cause più comuni sono le variazioni di durezza della schiuma o le incongruenze nel processo di laminazione. È importante assicurarsi che la durezza della schiuma rimanga entro l'intervallo di tolleranza specificato ed effettuare prove di compressione durante la fase di approvazione del campione di pre-produzione.

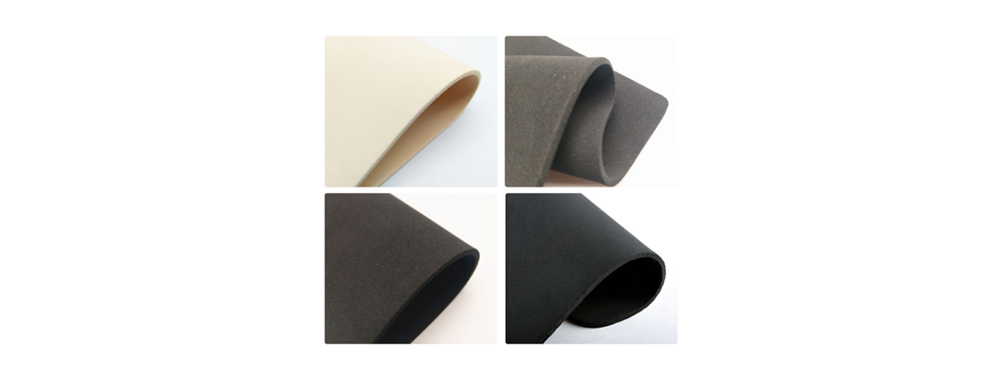

D3: I pannelli dorsali in neoprene sono adatti all'uso estivo?
R: I pannelli posteriori in neoprene puro e piatto non sono ideali per l'uso estivo perché il neoprene trattiene naturalmente il calore. Tuttavia, se combinati con uno strato di supporto in EVA, canali di ventilazione traspiranti e rete 3D, i pannelli posteriori in neoprene possono comunque offrire un'esperienza di trasporto confortevole anche in condizioni estive.
D4: Quanto devono essere profondi i canali di flusso d'aria per funzionare efficacemente?
A: Per gli zaini da pendolarismo quotidiano (carico 5-8 kg), si consiglia uno spessore di 5-6 mm. Per gli zaini da viaggio (carico 8-12 kg), si consiglia uno spessore di 6-8 mm. Per gli zaini da esterno (carico superiore a 12 kg), si consiglia uno spessore di 8-12 mm.
Il requisito fondamentale è che, dopo le prove di carico, la profondità residua effettiva del canale di flusso d'aria non sia inferiore al 70% della profondità originale.
D5: Come si dovrebbe selezionare il GSM della mesh 3D?
A:
Un materiale a rete con un peso insufficiente può allungarsi e deformarsi nel tempo, causando la perdita di efficacia dei canali di flusso d'aria durante un utilizzo prolungato.
D6: Quanto incide il design del pannello posteriore sul costo complessivo dello zaino?
R: Influisce sui costi. Tuttavia, ottimizzando la profondità dei canali di flusso d'aria e la progettazione strutturale, anziché limitarsi ad aumentare lo spessore del materiale, i produttori possono ottenere miglioramenti significativi nel comfort di trasporto, mantenendo al contempo un ragionevole controllo dei costi.
